- 產品名稱：三坐標測量機加線激光掃描抄數功能
- 所屬分類：三坐標+激光掃描機
- 產品描述：三坐標測量機加線激光掃描抄數功能

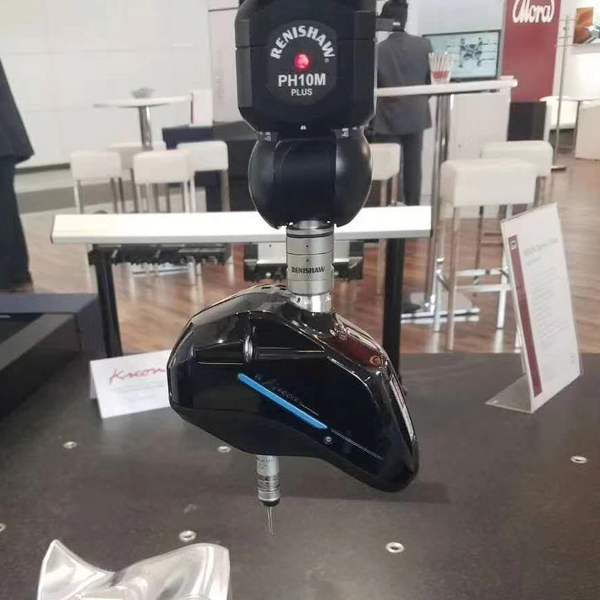

686型三坐標測量機加線激光掃描抄數功能
精度指標：
長度計量系統：英國RENISHAW精密光柵尺
分辨率： 0.5mm
測量范圍： 600mm×800mm×600mm
示值誤差： E≤2.7＋L/250mm
探測誤差： E≤2.7mm
05線激光
主要技術指標：
重 量：480 g
尺 寸：150X100X45mm
測量速度：9216 點/秒
測量寬度：65mm
測量景深：100mm
標準工作距離：150mm
測量精度： 1σ ±10μm
激光等級：2級（可見紅光）
工作溫度：10～30度
輸出文件格式：asc
返逆造型或檢測推薦用Imageware軟件。
AC-DMIS.EXT的功能
• 測量環境參數與運動參數配置；
• 測頭系統配置與校正；
• 測量點的獲取；
• 基本幾何元素；
• 元素的構造、轉換、再現、投影、存儲/調用及相關計算；
• 坐標系統及工件坐標系的建立、存儲/調用與轉換；
• 尺寸公差及形位公差評定；
• 測量結果文件的保存與導入；
• CAD三維模型的導入與轉換；
• 模型坐標系與工件坐標系的統一；
• 在模型上拾取特征元素及曲面點；
• 截面線的創建與測量；
• 已知曲面的自動測量及偏差輸出；
• 基于三維模型的脫機編程；
• 測量路徑的顯示與模擬測量運行；
• 測量結果的可視化及圖形化報告的輸出；
• IGES和STEP格式的標準三維建模數據文件的輸出；
• DAT格式的數據文件的輸出；
• word格式和excel格式的測量結果報告模板；
• 特征元素的參數化自動測量；
• 測量程序的編制與程控測量；
• 智能化的自學習測量；
• 影像測量。
